Weltrekord: Schnellste 3D-Tomographien an BESSY II
Physik-News vom 08.08.2018
Ein HZB-Team hat an der EDDI-Beamline an BESSY II einen raffinierten Präzisions-Drehtisch entwickelt und mit einer besonderen, schnellen Optik kombiniert. Damit konnten sie die Porenbildung in Metall-Körnern während des Aufschäumens mit 25 Tomographien pro Sekunde dokumentieren – ein Weltrekord.
Die Qualität vieler Werkstoffe hängt vom Herstellungsprozess ab. So spielt beim Gießen oder Schweißen eine Rolle, wie rasch die Schmelze erstarrt. Auch bei metallischen Schäumen kommt es darauf an, wie das Aufschäumen abläuft. Um diese Prozesse zu beobachten, sind besonders schnelle Untersuchungen nötig. Die bisher schnellsten 3D-Tomographien sind nun an der Röntgenquelle BESSY II gelungen, die das Helmholtz-Zentrum Berlin betreibt.
Publikation:
Francisco García-Moreno, Paul H. Kamm, Tillmann R. Neu & John Banhart
Time-resolved in-situ tomography for the analysis of evolving metal foam granulates
Journal of Synchrotron Radiation (2018)
DOI: 10.1107/S1600577518008949
Das Team um Dr. Francisco Garcia-Moreno hat einen Drehtisch konstruiert, der sich ultrastabil mit konstanter Rotationsgeschwindigkeit um seine Achse dreht. Dabei kommt es wirklich auf höchste Präzision an: Jedes Taumeln um die Drehachse oder selbst minimale Abweichungen bei der Drehgeschwindigkeit würden die zuverlässige Berechnung der 3D-Tomographie verhindern. Während kommerziell erhältliche Lösungen einige hunderttausend Euro kosten und bis zu 20 Tomographien pro Sekunde ermöglichen, konnten die Berliner Physiker eine deutlich günstigere Lösung entwickeln, die noch dazu schneller ist.
„Meine beiden Doktoranden an der Technischen Universität Berlin haben die Probenhalter selbst an der Drehmaschine angefertigt“, sagt Garcia-Moreno, der knifflige technische Lösungen nicht nur gern austüftelt, sondern auch selbst handwerkliches Geschick besitzt. Weitere Teile wurden in der HZB-Werkstatt produziert. Außerdem hatten Garcia-Moreno und seine Kollegin Dr. Catalina Jimenez schon im Vorfeld dieser Arbeit eine Spezial-Optik für die schnelle CMOS-Kamera entwickelt, die sogar simultane Diffraktion erlaubt. Damit sind nun ca. 2000 Projektionen pro Sekunde möglich, aus denen insgesamt 25 dreidimensionale Tomographien erstellt werden können.

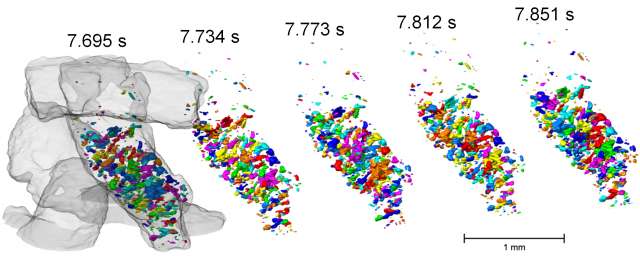

Als erstes Beispiel untersuchte das Team Körnchen aus Aluminiumlegierungen, die beim Erhitzen zu einem Metallschaum werden. Dafür montierten sie eine leistungsstarke Infrarotlampe über dem Metallgranulat und erhitzten die Probe auf etwa 650 Grad Celsius. Alle 40 Millisekunden entstand eine komplette 3D-Tomographie mit einer Ortsauflösung von 2,5 Mikrometern (Pixelgröße). Die insgesamt knapp 400 Tomographien ermöglichen es nun den Prozess mit hoher Zeitauflösung zu analysieren.
„Wir wollen besser verstehen und quantitativ analysieren, wie sich Poren in den Körnern bilden, ob sie auch Oberflächen erreichen und inwieweit dieser Prozess in verschiedenen Körnern unterschiedlich abläuft“ erklärt Garcia-Moreno. Dies ist eine praxisrelevante Frage, die auch die Industrie interessiert. Denn Granulate aus Metallverbindungen könnten beim Aufschäumen komplizierte Formen besser ausfüllen als Schäume, die aus einem Metallblock entstehen. Doch das Formteil wird nur dann belastbar sein, wenn sich beim Aufschäumen auch die Körner miteinander eng verbinden. Mit der an BESSY II entwickelten ultraschnellen 3D-Tomographie lässt sich dies genauso wie andere dynamische Prozesse nun sehr genau und zeitaufgelöst beobachten.
Da für das Upgrade von BESSY II zu BESSY VSR die EDDI-Beamline abgebaut werden muss, hat Garcia-Moreno Kontakt zu anderen Röntgenquellen aufgenommen und plant, diese Methode dort aufzubauen.
Diese Newsmeldung wurde mit Material idw erstellt.
